Cách đấu nối và cài đặt Card NcStudio V8

Hôm nay Đông Phương Hà Nội sẽ hướng dẫn cơ bản quý khách cách đấu nối và cài đặt Card NcStudio V8 sử dụng cho máy khắc CNC.

- Cách đấu nối:

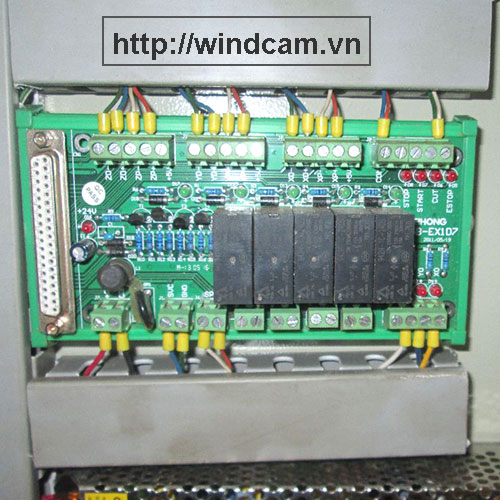

Cách đấu nối dây từ biến tần, các trục X,Y,Z và các cảm biến vào bộ zic của card NcStudio V8:

- Cách cài đặt Card NcStudio V8:

Bước 1: Cài đặt tốc độ bằng tay và tự động:

- Cài đặt chế độ chạy tay nhanh Jog + Ctrl: N4026 = 8000 chú ý N4025<=N4026

- Cài đặt chế độ tự động: N4031 = Từ 6000 đến 8000 tùy thích máy chạy nhanh hay chậm, N4032 = 6000 đến 8000 chú ý giá trị N4031 >=N4032

- Tham số này sẽ bị giới hạn khoảng 8000 nếu cài độ phân giải xung trên hộp đen lớn. Ví dụ 3200 hoặc 6400. Muốn cài giá trị lớn hơn 8000 thì phải chỉnh hộp đen về 1600

- Muốn cài tốc độ trục Z lớn để máy khắc nhanh thì cài tham số N4058 lớn tầm 2500 đến 4000 mm/min.

Bước 2: Cài đặt tốc độ gia công tự động

- Cài đặt tốc độ gia công:

N4024 = 650

N4053 = 600

N4054 = 1200

N4055 = 10000 hoặc 12000 tùy theo muốn máy nhanh hay chậm

N4058 = 3000

Bước 3: Cài đặt chiều chuyển động các trục X,Y,Z và vi bước xung các trục:

- Cài đặt chiều chuyển động các trục X,Y,Z:

N1100 = 1

N1101 = -1

N1102 = -1

- Cài đặt tốc độ đầu phay trục chính (Spindle):

N0001 = 24000

N0002 = 24000

- Cài đặt thời gian tăng tốc, giảm tốc biến tần N003 = 10s

Bước 4: Cài đặt vi bước trên phần mềm:

- N1110 = Bước ren / vi bước xung trên hộp đen nếu dùng thanh răng = 19,6 / vi bước xung trên hộp đen.

- N1111 = Bước ren / vi bước xung trên Driver nếu dùng thanh răng = 19,6 / vi bước xung trên hộp đen.

- Dây đai trục X,Y là 16,66

- Ví dụ cho một máy bất kỳ:

- Hộp số là 15,7

- Bánh răng nhựa loại chéo là 16,64

Bước 5: Cài đặt tốc độ máy:

Nếu tốc độ khi làm việc của các trục X,Y,Z chạy khác nhau không cố định và chạy chậm mặc dù đã cài đặt lên 8000 thì cài đặt N4034 = 1 và N4035 = 1.

- Điều chỉnh độ cao an toàn khi kẻ đường viền bắt đầu khởi động máy gia công N4090 = 10mm

- Cho phép sử dụng thanh công cụ thay đổi tốc độ máy khi gia công: N4099 = 0

- Nếu mất cảm biến X,Y,Z không thể đưa về tọa độ máy được, muốn chạy được máy thì bỏ qua bước 1 bằng cách cài đặt như sau: N2000 và N2001.

- Cài đặt bàn máy làm việc:

N1130 = 0

N1131 = 0

N1132 = - theo độ cao trục Z

N1140 = Theo kích thước hiệu dụng,

N1141 = Theo kích thước hiệu dụng,

N1142 = 0

Ví dụ:
