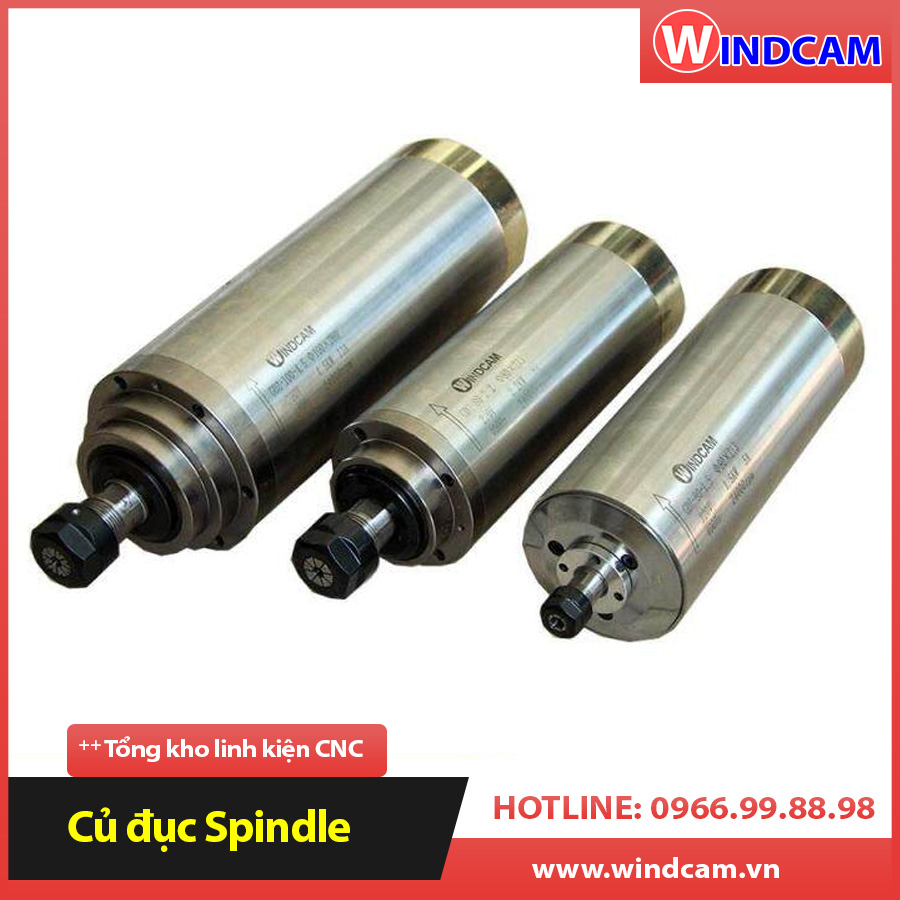

Spindle - Củ đục vi tính

Mã sản phẩm : 1489403314

Spindle máy CNC là loại động cơ chính của máy khắc cnc, dùng trong mọi loại máy cnc khắc gỗ, máy cnc cắt quảng cáo, máy cnc cắt nội thất...

2.000.000đ
Số lượng:

    Spindle làm mát bằng nước Windcam (Water cooled spindle) hay còn gọi là củ đục vi tính là loại động cơ chính của máy khắc cnc, dùng trong mọi loại máy cnc khắc gỗ, máy cnc cắt quảng cáo, máy cnc cắt nội thất...
    Vị trí lắp đặt củ đục vi tính (Spindle làm mát bằng nước) trên máy khắc cnc

    Bảng giá:

    Công suất Spindle Chuẩn Collet Độ dài Spindle Windcam Spindle SK Spindle Gió Changseng

    0.8Kw ER11 158mm 2.300.000
    0.8Kw ER11 195mm 2.600.000 2.000.000
    1.5Kw ER11 188mm 2.600.000 2.050.000
    1.5Kw ER16 213mm 3.300.000 2.600.000
    2.2Kw ER20 213mm 4.000.000 2.900.000
    3.2Kw ER20 220mm 6.100.000 4.100.000
    4.5Kw ER25 260mm 9.000.000 9.500.000 15.000.000
    5.5Kw ER25     10.660.000


    Spindle làm mát bằng gió Windcam
    Spindle 0.8Kw dài 158mm:
    Thông số kỹ thuật Spindle Changsheng 800W
    Spindle 0.8Kw dài 195mm:
    Thông số kỹ thuật Spindle Changsheng 800W x195
    Spindle 1.5Kw dài 213mm:
    Spindle 1.5Kw x213
    Spindle 2.2Kw:
    Spindle làm mát bằng nước 2.2Kw
    Spindle 3.2Kw:
    Spindle làm mát bằng nước 3.2Kw Windcam
    Spindle  4.5Kw:
    Water Cooled Spindle 4.5Kw x260mm
    Lưu ý:
    - Spindle phải sử dụng dòng điện ra từ biến tần, không sử dụng điện lưới thông thường.
    - Khi không sử dụng trong thời gian dài nên lấy máy nén khí thổi hết nước làm mát trong spindle ra để tránh rỉ sét và tắc ống, bôi mỡ bôi trơn. Vòng bi nên để người có chuyên môn thay thế.
    Cách đấu nối Spindle làm mát bằng nước


    Spindle làm mát bằng nước SK (Water cooled spindle):


    Spindle làm mát bằng gió (Air cooled spindle) 4.5Kw chủ yếu được dùng trong các máy cắt cnc quảng cáo, sản xuất nội thất.

    Spindle làm mắt bằng gió Changsheng 4.5Kw
    Air Cooled Spindle 4.5 Kw | Spindle làm mát bằng gió 4.5Kw
    Thông số kỹ thuật:

    Model GDZ-120X 103-4.5
    Nhãn hiệu Changsheng
    Công suất 4.5Kw
    Tốc độ 18.000 vòng/phút
    Điện áp 220V/380V
    Dòng định mức 16.5A
    Tần số 400Hz
    Collet ER32 kẹp mũi Ø3.175 - Ø20
    Làm mát Bằng gió


    Spindle làm mát bằng gió ER32
    Thông số kỹ thuật Spindle làm mát bằng gió Changsheng 4.5Kw
    Spindle gió Changsheng 4.5Kw
