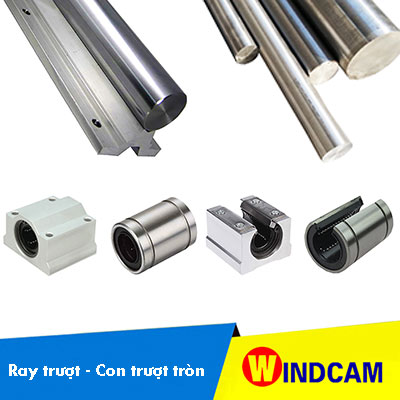

Ray trượt - Con trượt tròn

Mã sản phẩm : 1489229771

Ray trượt tròn được sử dụng rộng rãi trong các máy móc công nghiệp, các cơ cấu trượt như trong máy khắc cắt cnc mini, máy khắc cắt laser...

35.000đ
Số lượng:

    Ray trượt tròn - Ray trượt tròn có đế:

    Ray trượt tròn chất lượng cao. Độ cứng HRC 60°
    Ray trượt tròn được sử dụng rộng rãi trong các máy móc công nghiệp, các cơ cấu trượt như trong Máy khắc cắt CNC mini, Máy khắc cắt Laser...
    Thanh ray trượt tròn

    Thông số kỹ thuật:

    Chất liệu Bearing Steal, GCr15
    Độ cứng HRC30° ĐẾN HRC 60°
    Độ chính xác G6
    Độ nhẵn bề mặt Dưới 1.5μM (Rmax)
    Độ dày lớp cứng Dày 0.8μ ~ 3mm
    Đường kính ngoài 6mm đến 60mm
    Chiều dài Lớn nhất 6m
    Staightness Dưới 5μM/100mm
    Hard chrome thickness 3.0μM (Rmax)


    Bảng giá Ray trượt tròn - Con trượt tròn:

    Kích thước Ray tròn (m) Ray tròn có đế (m) Trượt tròn LM (cái) Trượt tròn LM-OP (cái) Trượt tròn SCS (cái) Trượt tròn SBR (cái) Gối đỡ SK (cái)
    ɸ12 170.000   35.000
    ɸ16 200.000 400.000 35.000 50.000 100.000   75.000
    ɸ20 250.000 480.000 42.000 50.000 100.000 115.000 80.000
    ɸ25 300.000 580.000 70.000 88.000 140.000 170.000 90.000
    ɸ30 370.000 680.000 77.000 105.000 170.000 200.000 105.000
    ɸ35 510.000   105.000
    ɸ40 660.000   125.000       170.000
    ɸ45 890.000   175.000
    ɸ50 980.000           230.000

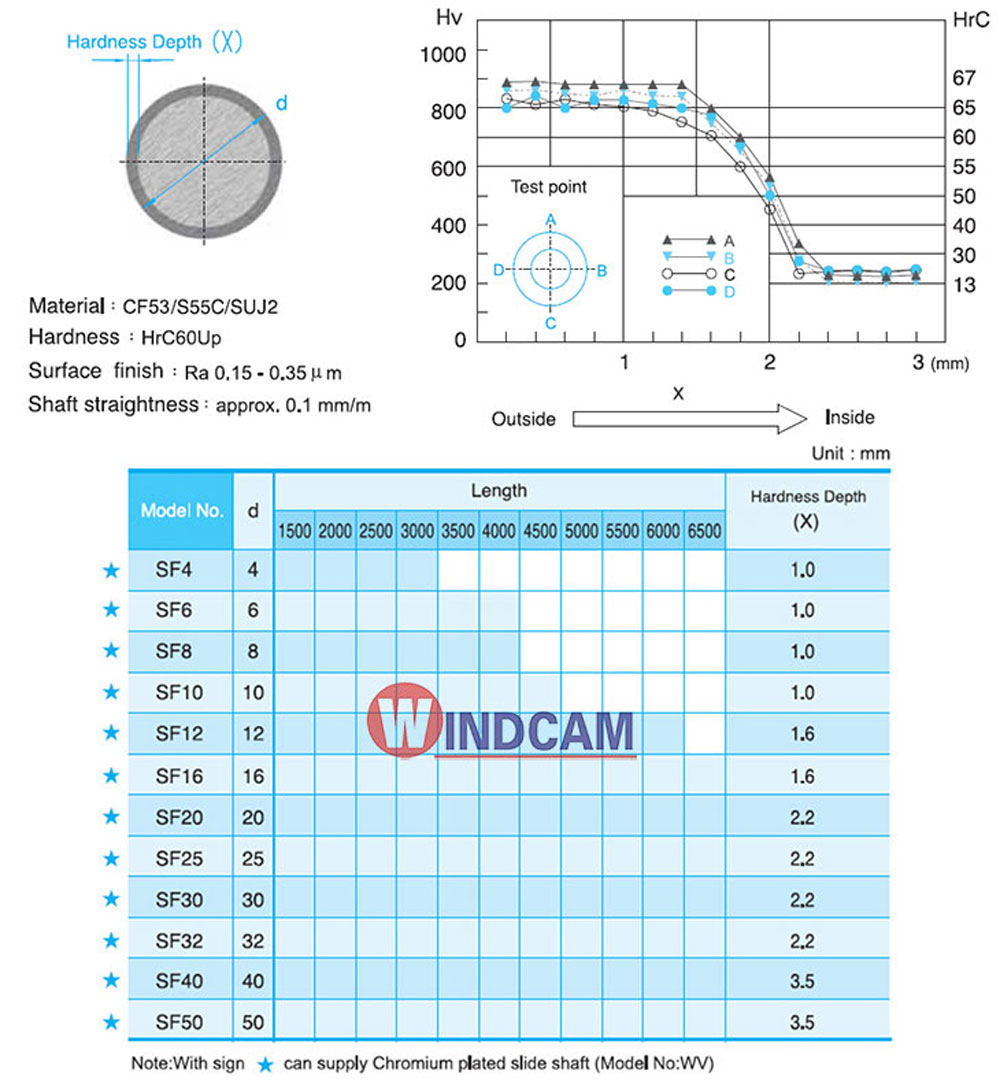

    Thông số ray trượt tròn:
    Thông số ray trượt tròn

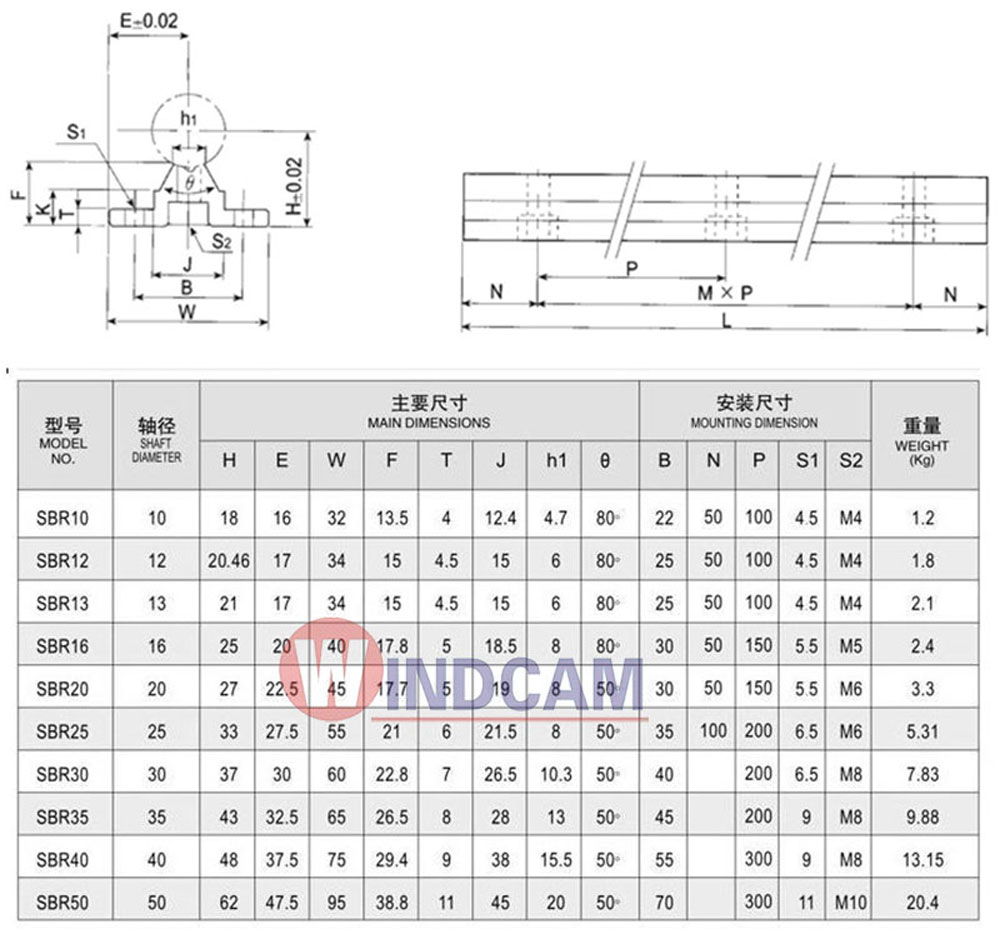

    Thông số Ray trượt tròn có đế:

    Thông số ray trượt tròn có đế

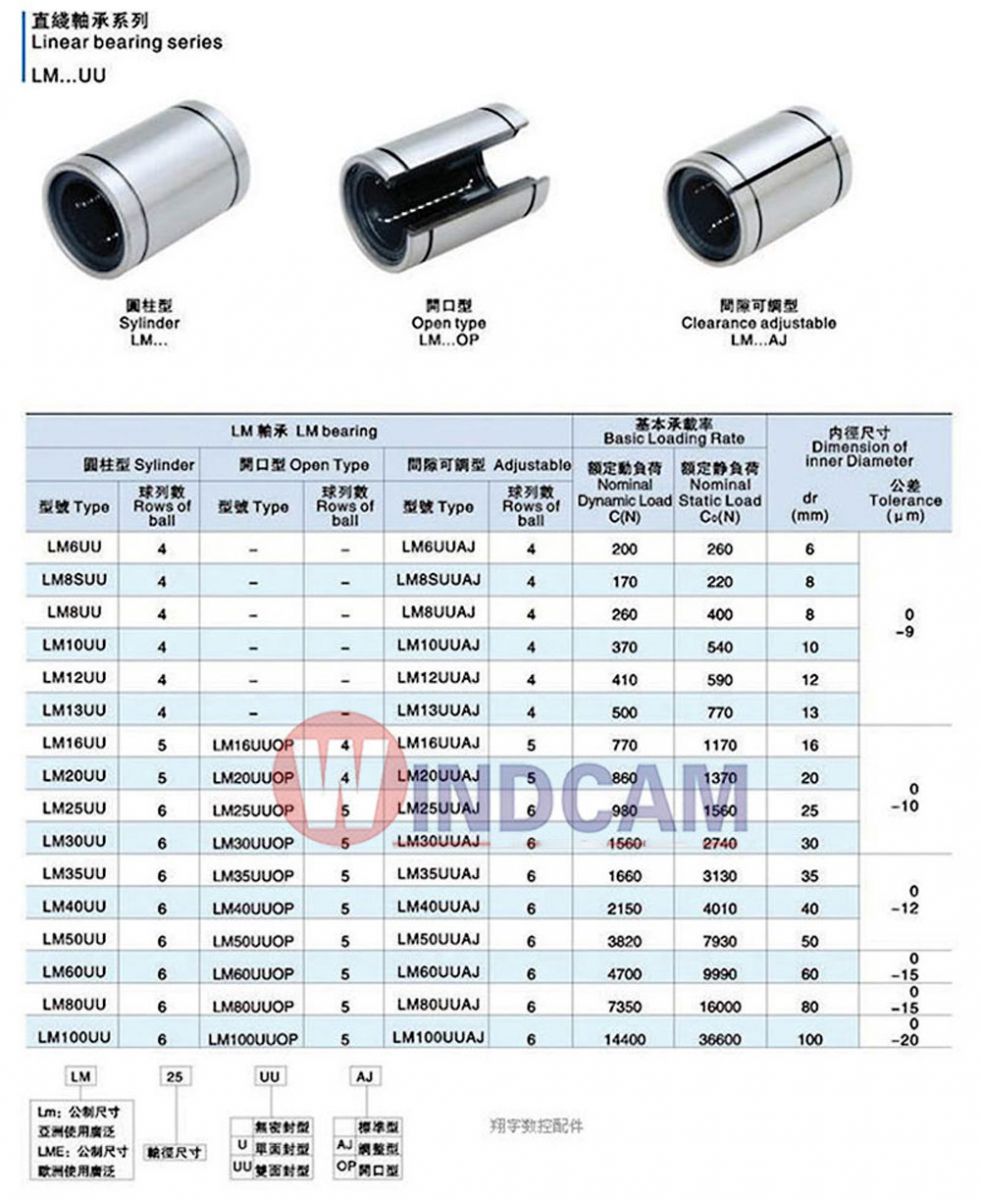

    Thông số kỹ thuật con trượt tròn LM / LM-OP:

    Thông số con trượt tròn LM

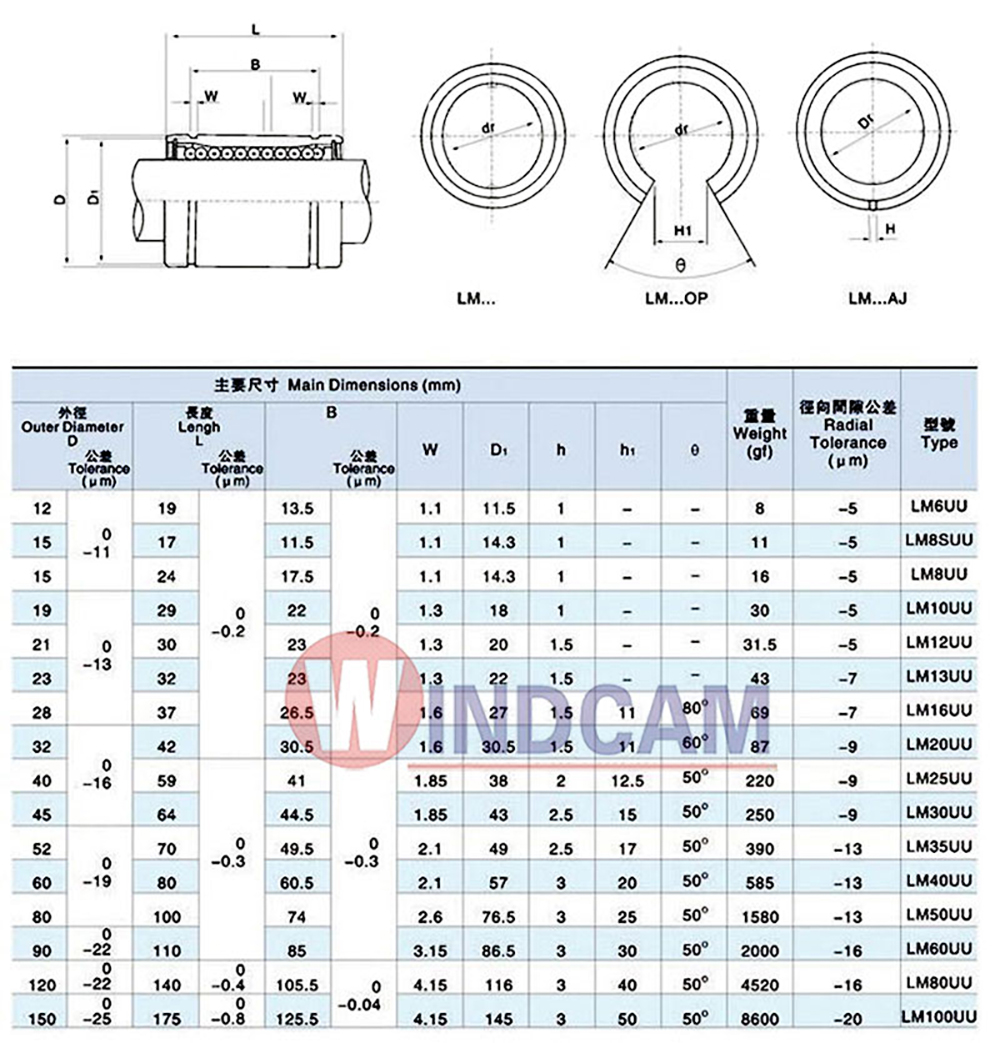

    Thông số kỹ thuật con trượt tròn LM

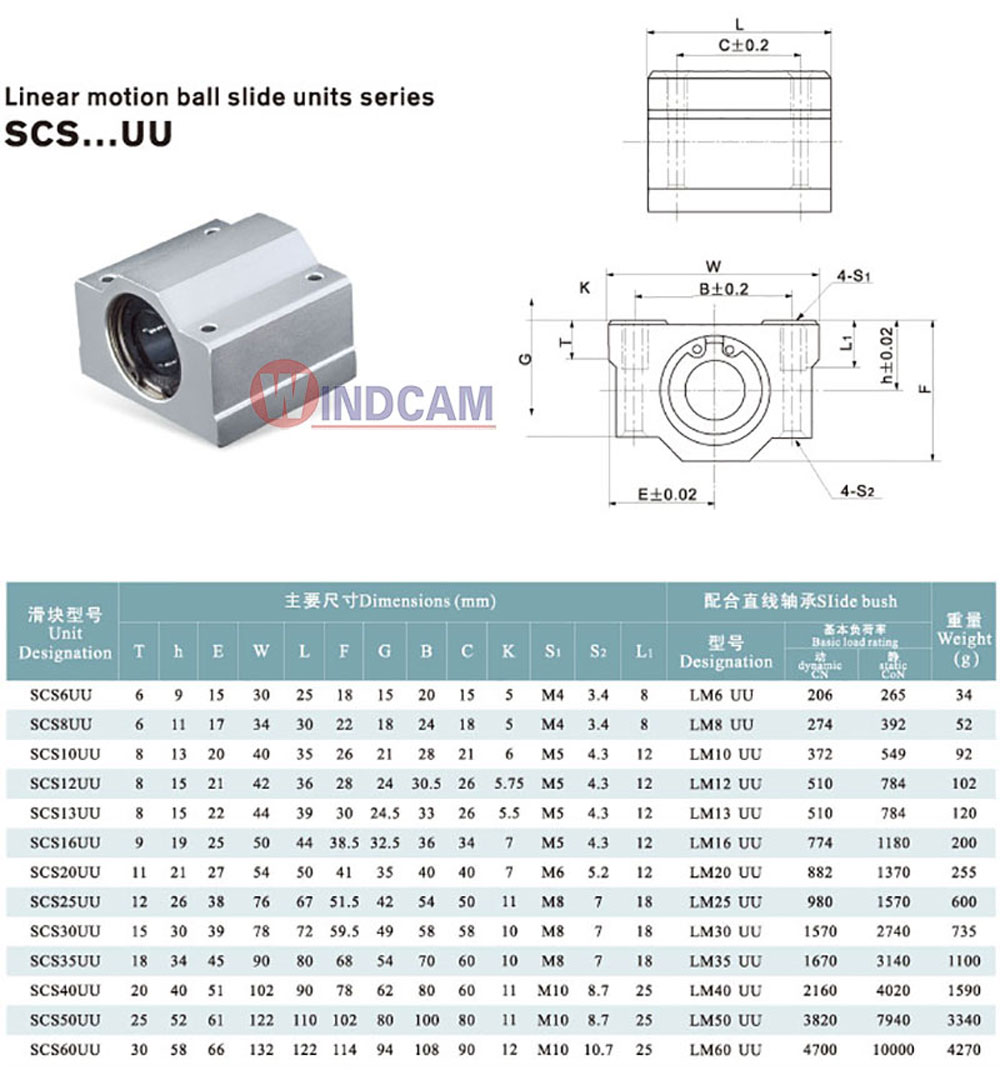

    Thông số kỹ thuật con trượt tròn SCS:
    Thông số kỹ thuật trượt tròn SCS

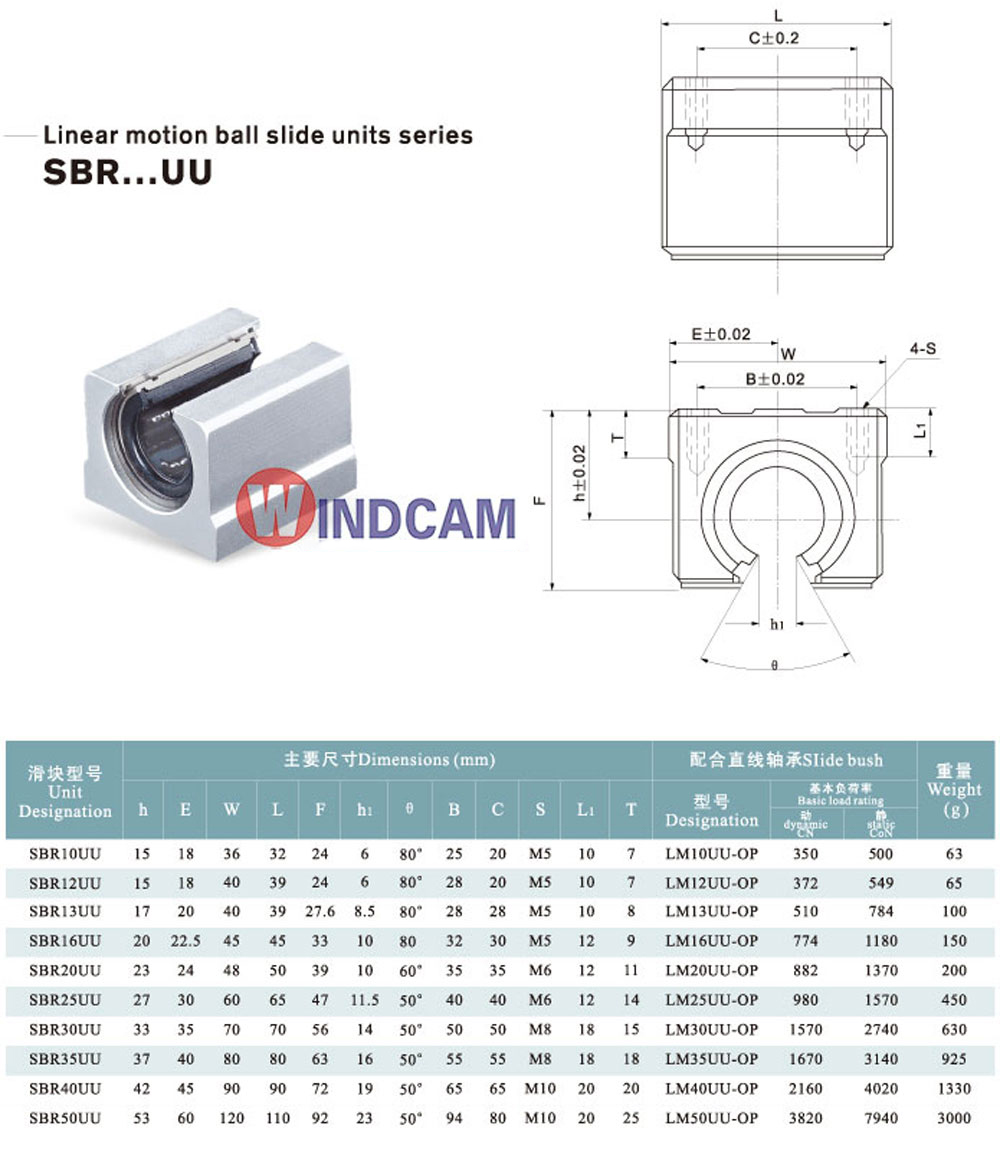

    Thông số kỹ thuật con trượt tròn SBR:
    Thông số trượt tròn SBR

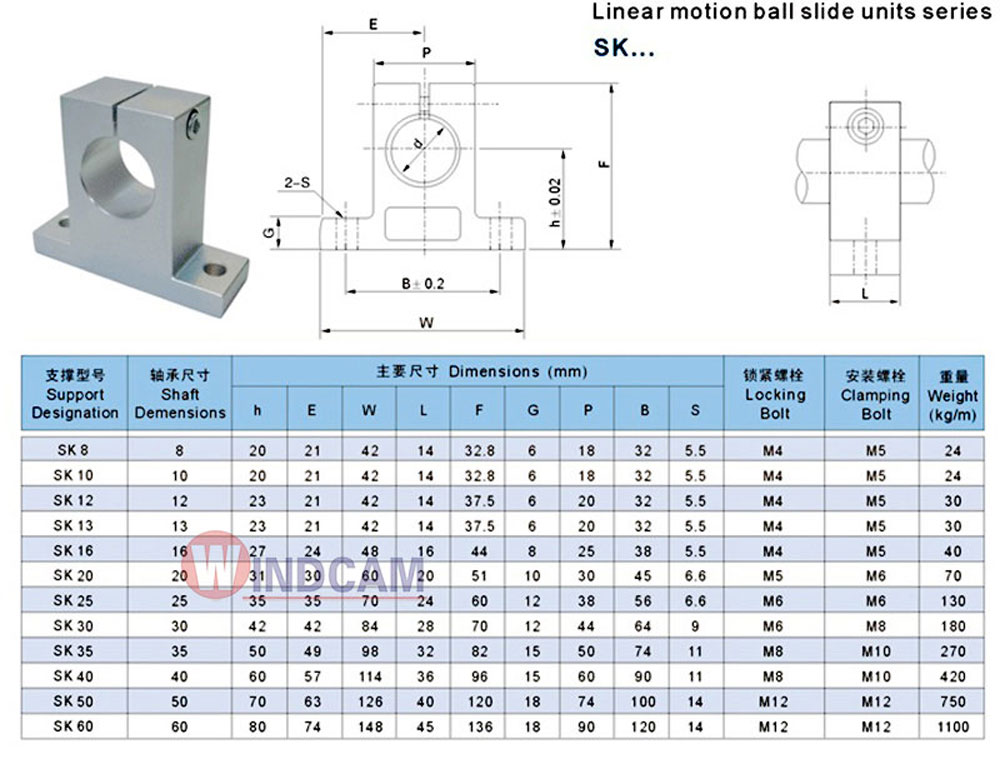

    Thông số gối đỡ ray trượt tròn SK:
    Thông số gối đỡ ray tròn SK
